Redis 数据结构：哈希表详解

Posted on Edited on In , , ,
Symbols count in article: 3.1k Reading time ≈ 3 mins.
全面剖析 Redis 哈希表（Hash Table）的实现原理、扩容策略和渐进式 rehash 机制，解读其在 Redis 字典中的核心作用及性能优化手段。

哈希表

哈希表是一种用于存储键值对（key-value）的高效数据结构。在哈希表中，每个键都是唯一的，通过键可以快速查找、更新或删除对应的值。

Redis 的 Hash 对象有两种底层实现：一种是本文将要详细介绍的哈希表，另一种是压缩列表（在最新的 Redis 版本中已被 listpack 替代）。

哈希表的最大优势在于其时间复杂度为 O(1) 的查询效率。实现原理是将键通过哈希函数计算得到哈希值，然后通过这个哈希值定位到哈希表（本质是数组）中的具体位置，从而实现快速访问数据。

然而，当哈希表大小固定而数据量不断增加时，哈希冲突的概率会显著提高，这会影响查询效率。为解决这一问题，Redis 采用了「链式哈希」和「rehash」两种关键机制，下面将详细介绍。

哈希表结构设计

Redis 中哈希表的结构定义如下：

1
2
3
4
5
6
7
8
9
10
typedef struct dictht {
    //哈希表数组
    dictEntry **table;
    //哈希表大小
    unsigned long size;
    //哈希表大小掩码，用于计算索引值
    unsigned long sizemask;
    //该哈希表已有的节点数量
    unsigned long used;
} dictht;

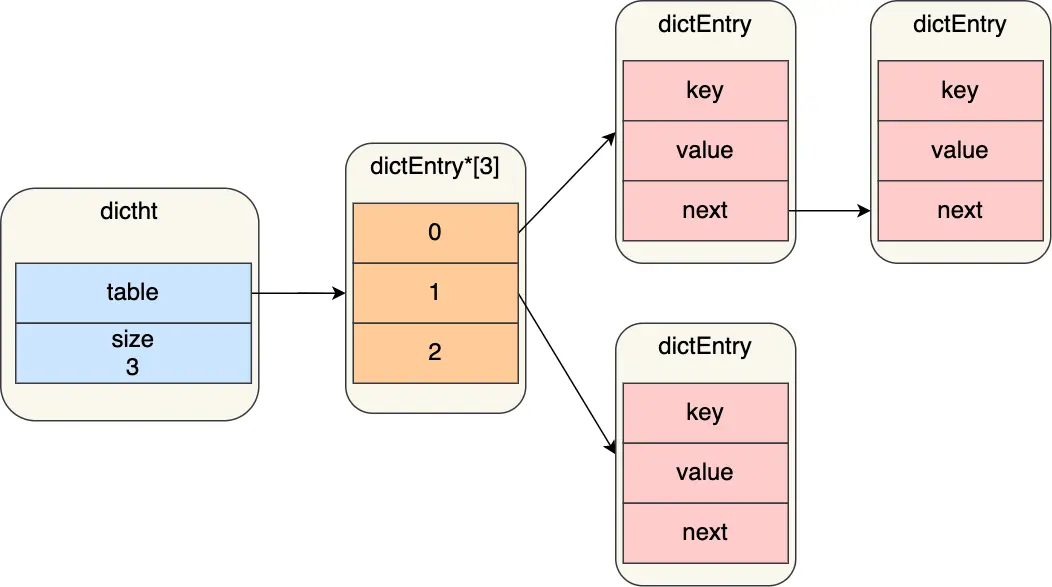

从结构体定义可以看出，哈希表本质上是一个数组（dictEntry **table），数组的每个元素都是指向哈希表节点（dictEntry）的指针。

Redis哈希表结构示意图

哈希表节点的结构定义如下：

1
2
3
4
5
6
7
8
9
10
11
12
13
14
typedef struct dictEntry {
    //键值对中的键
    void *key;

    //键值对中的值
    union {
        void *val;
        uint64_t u64;
        int64_t s64;
        double d;
    } v;
    //指向下一个哈希表节点，形成链表
    struct dictEntry *next;
} dictEntry;

dictEntry 结构不仅包含指向键和值的指针，还包含指向下一个哈希表节点的指针。这个 next 指针使得多个哈希值相同的键值对能够链接成链表，从而解决哈希冲突问题，这就是链式哈希的实现基础。

值得注意的是，dictEntry 结构中的值使用了联合体（union）定义，这意味着值可以是指向实际数据的指针，也可以直接是 64 位整数（有符号或无符号）或双精度浮点数。这种设计能够节省内存空间——当值为整数或浮点数时，可以直接内嵌在 dictEntry 结构中，无需额外的指针引用，从而减少内存开销。

哈希冲突

哈希表实际上是一个数组，数组中的每个元素称为哈希桶。键值对在哈希表中的存储位置是通过以下步骤确定的：

  1. 键通过哈希函数计算得到哈希值
  2. 将哈希值与哈希表大小进行取模运算（哈希值 % 哈希表大小）
  3. 取模的结果就是该键值对在哈希表数组中的索引位置

当两个或多个不同的键经过上述计算后得到相同的索引位置时，就发生了哈希冲突。

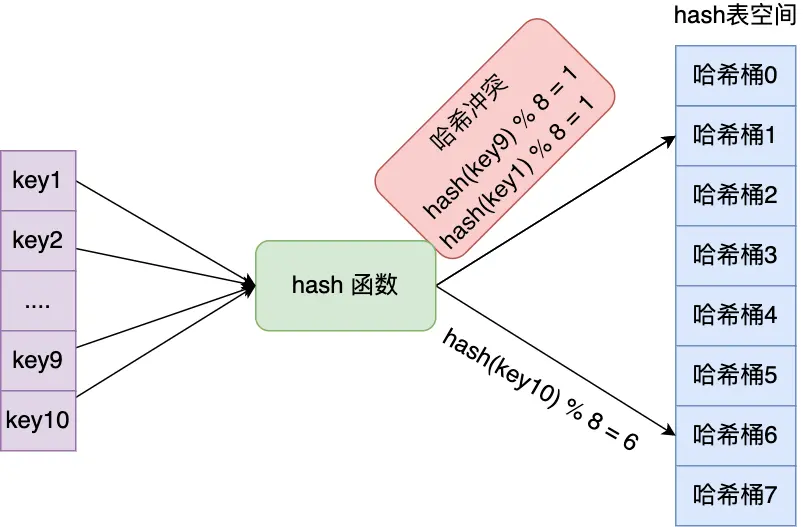

例如，假设有一个包含 8 个哈希桶的哈希表。如果 key1 和 key9 通过哈希计算后都映射到哈希桶 1，那么这两个键就发生了哈希冲突，如下图所示：

哈希冲突示例图

链式哈希

为了解决哈希冲突，Redis 采用了「链式哈希」（chain hashing）技术。

链式哈希的原理是：当多个键映射到同一个哈希桶时，这些键值对会通过 next 指针连接成一个单向链表。这样，即使发生哈希冲突，也能通过遍历链表找到目标键值对。

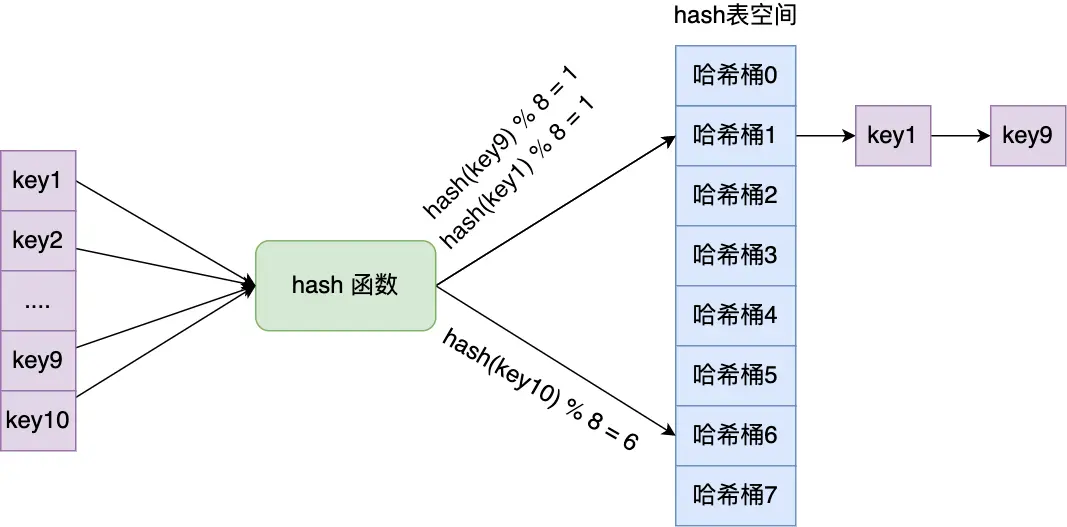

以前面的例子为例，当 key1 和 key9 都映射到哈希桶 1 时，它们会形成如下图所示的链表结构：

链式哈希解决冲突示例图

然而，链式哈希也有其局限性。随着链表长度增加，在链表中查找特定键的时间复杂度会从 O(1) 退化为 O(n)，这会显著降低查询效率。要解决这个问题，需要通过 rehash 操作来扩展哈希表的大小，减少哈希冲突的概率。

rehash 机制

在前面介绍哈希表结构时，我们看到了 Redis 使用 dictht 结构体表示哈希表。但在实际使用中，Redis 定义了一个包含两个哈希表的 dict 结构体：

1
2
3
4
5
6
typedef struct dict {
    …
    //两个哈希表，交替使用，用于 rehash 操作
    dictht ht[2];
    …
} dict;

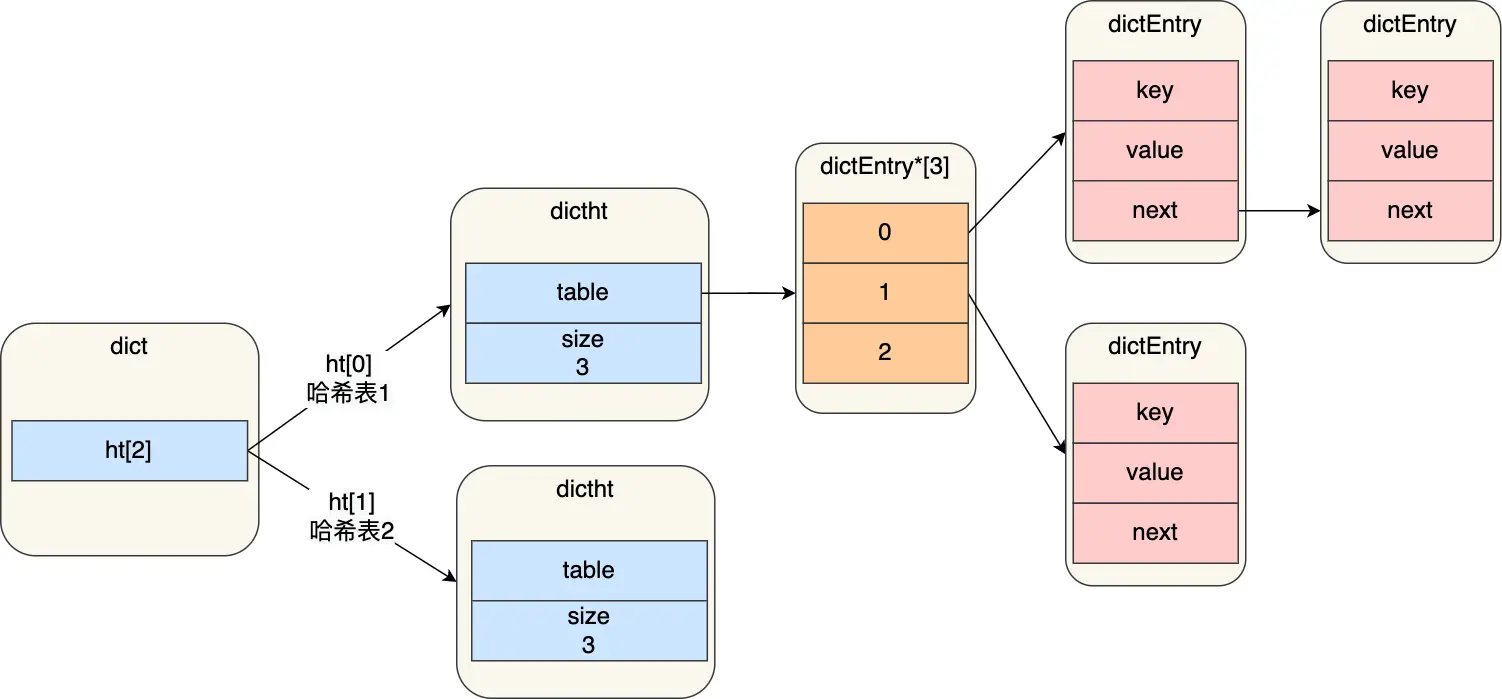

这两个哈希表的设计目的是为了支持 rehash 操作。下图展示了包含两个哈希表的 dict 结构：

Redis dict结构包含两个哈希表

在正常情况下，所有数据都存储在「哈希表 1」中，而「哈希表 2」并不分配空间。当需要扩展哈希表容量时，Redis 会触发 rehash 操作，该过程分为三个步骤：

  1. 为「哈希表 2」分配空间，通常是「哈希表 1」容量的两倍
  2. 将「哈希表 1」中的所有数据重新计算哈希值并迁移到「哈希表 2」中
  3. 迁移完成后，释放「哈希表 1」的空间，将「哈希表 2」设置为「哈希表 1」，并在「哈希表 2」位置创建一个新的空哈希表，为下一次 rehash 做准备

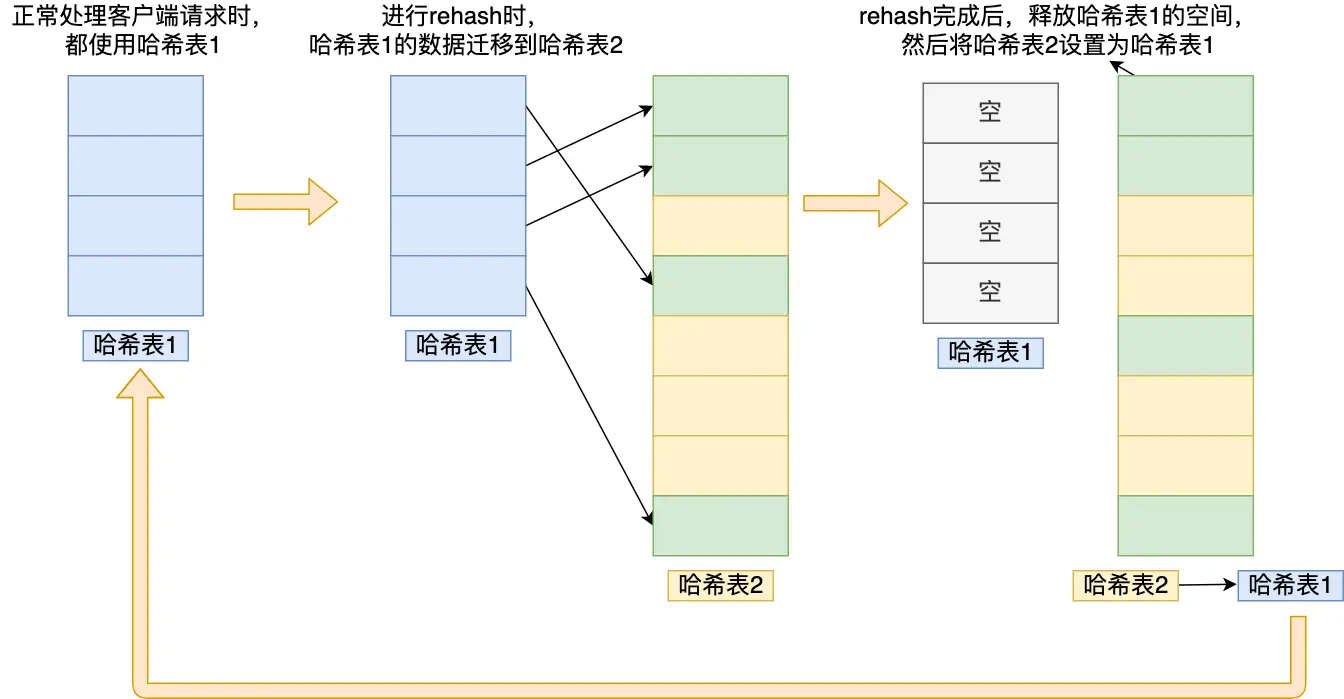

rehash 过程如下图所示：

rehash过程示意图

然而，这种一次性迁移的方式存在问题：当「哈希表 1」中的数据量非常大时，一次性迁移会涉及大量数据拷贝，可能导致 Redis 服务暂时阻塞，无法处理其他请求，这对于要求高性能的 Redis 服务是不可接受的。

渐进式 rehash

为了避免 rehash 过程中的服务阻塞，Redis 实现了「渐进式 rehash」机制，将数据迁移工作分散到多次操作中完成。

渐进式 rehash 的步骤如下：

  1. 为「哈希表 2」分配空间
  2. 在 rehash 进行期间，每次对哈希表执行增删改查操作时，除了完成请求的操作外，还会顺带将「哈希表 1」中一部分数据迁移到「哈希表 2」
  3. 随着客户端请求的不断处理，「哈希表 1」的数据会逐渐迁移完毕，最终完成整个 rehash 过程

这种方式巧妙地将大量数据迁移的开销分摊到了多次操作中，避免了一次性 rehash 可能导致的服务阻塞。

在渐进式 rehash 期间，两个哈希表同时有效，数据操作会按照以下规则进行：

  • 查找操作：先在「哈希表 1」中查找，如果未找到，再到「哈希表 2」中查找
  • 新增操作：只在「哈希表 2」中进行，确保「哈希表 1」的数据只减不增
  • 更新和删除操作：在两个哈希表中都可能执行，取决于要操作的键所在的哈希表

随着 rehash 操作的进行，「哈希表 1」中的数据会逐渐减少，最终变为空表，此时整个 rehash 过程完成。

rehash 触发条件

rehash 的触发与「负载因子」(load factor) 密切相关。负载因子计算公式为：

$$
负载因子 = 哈希表已保存节点数量 / 哈希表大小
$$

Redis 触发 rehash 操作的条件主要有两个：

  1. 当负载因子大于等于 1，且 Redis 没有在执行 RDB 快照（bgsave）或 AOF 重写（bgrewriteaof）时，触发 rehash 操作。这是一个较为宽松的条件，表示哈希表已经装满，但系统资源尚有空闲，可以进行 rehash。

  2. 当负载因子大于等于 5 时，无论当前是否在执行 RDB 快照或 AOF 重写，都会强制进行 rehash 操作。这是一个较为严格的条件，表示哈希冲突已经非常严重，必须立即扩容，否则会严重影响性能。

通过这种机制，Redis 在保证性能的同时，也能够有效管理内存资源，达到性能与资源利用的平衡。

总结

Redis 哈希表是一种高效的数据结构，通过精心设计实现了 O(1) 时间复杂度的数据访问。其核心机制包括：

  1. 链式哈希：通过将具有相同哈希值的键值对链接成链表，有效解决了哈希冲突问题
  2. rehash 机制：当哈希表负载过高时，通过扩容并重新分布键值对，降低哈希冲突概率
  3. 渐进式 rehash：将数据迁移工作分散到多次操作中，避免服务阻塞，保证了 Redis 的高性能特性

这些精心设计的机制使得 Redis 哈希表能够在保持高性能的同时，有效应对大规模数据存储和高并发访问的挑战，是 Redis 高性能的重要基础。
