Redis Cluster 集群详解：架构原理、哈希槽与故障转移

当面试官问："Redis的cluster集群原理，客户端是怎样知道该访问哪个分片的？"时，你是否能够完整回答？本文将从多个维度深入解析Redis Cluster集群的核心机制。

概述

Redis Cluster是Redis 3.0版本开始官方提供的一种分布式解决方案，它实现了数据的自动分片、故障转移和线性扩容能力。相比主从和哨兵模式，Cluster解决了单机内存限制和在线扩容的问题。

为什么需要Redis Cluster？

哨兵模式的局限性

哨兵模式虽然实现了读写分离和自动故障切换，但存在以下问题：

  1. 数据冗余：每个节点存储相同数据，浪费内存资源
  2. 扩容困难：无法在线扩容，扩容需要停机操作
  3. 性能瓶颈：单机内存限制，无法处理超大数据集

Cluster模式的优势

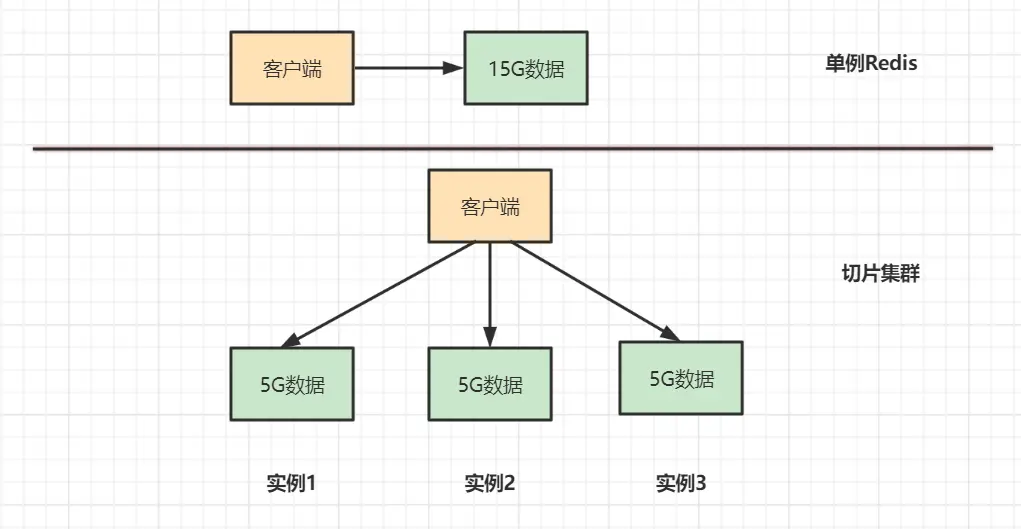

Redis Cluster通过数据分片技术，将数据分散存储到多个节点：

1749383883337

对比优势：

  • 数据分片：每个节点只存储部分数据，充分利用集群资源
  • 线性扩容：支持在线添加/删除节点，实现动态扩容
  • 高可用：内置故障检测和自动故障转移机制
  • 性能提升：分布式架构，突破单机性能限制

核心机制：哈希槽分片

哈希槽原理

Redis Cluster采用**哈希槽（Hash Slot）**机制实现数据分片：

  • 槽位总数：16384个槽位（0-16383）
  • 分配算法：slot = CRC16(key) % 16384
  • 槽位分配：每个主节点负责一部分槽位

槽位分配示例

假设集群有3个主节点A、B、C：

1
2
3
节点A：负责槽位 0-5460     （5461个槽位）
节点B：负责槽位 5461-10922  （5462个槽位）
节点C：负责槽位 10923-16383 （5461个槽位）

客户端路由流程

  1. 计算槽位：客户端根据key计算对应槽位
  2. 选择节点：根据槽位映射找到目标节点
  3. 发送请求：直接向目标节点发送操作命令

重定向机制

当客户端访问的数据不在当前节点时，Redis通过重定向机制处理：

MOVED重定向

适用场景：正常情况下的槽位重定向

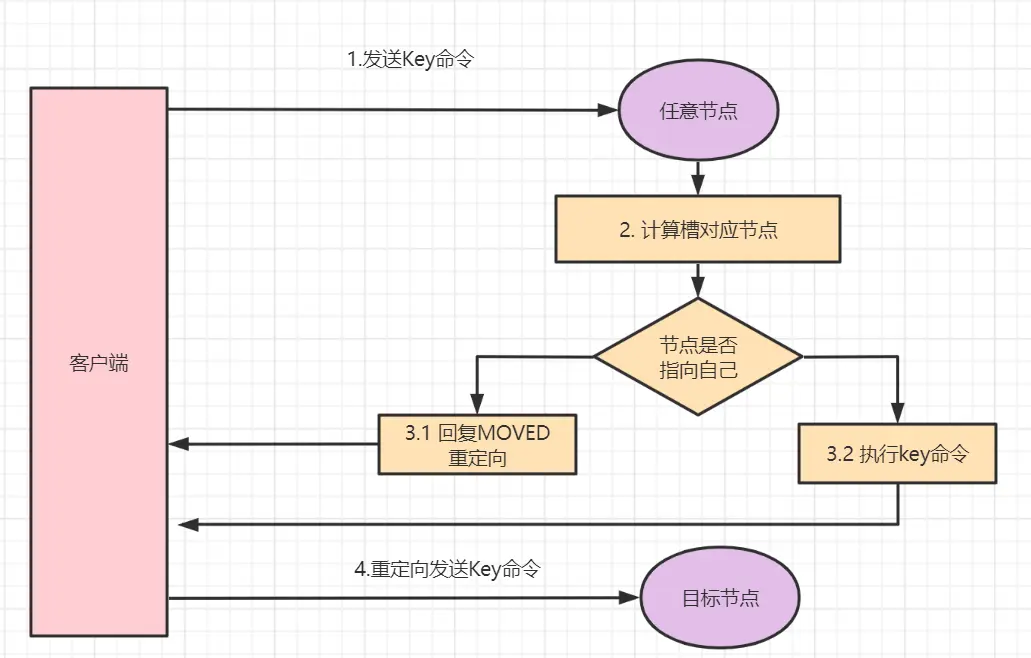

处理流程：

1749383898270

  1. 客户端向节点A请求key1的数据
  2. 节点A发现key1不属于自己的槽位
  3. 返回MOVED错误，包含正确节点的地址
  4. 客户端更新槽位映射，直接访问正确节点

示例：

1
2
> GET user:1001
-MOVED 9189 192.168.1.102:6379

ASK重定向

适用场景：集群扩容/缩容期间的数据迁移

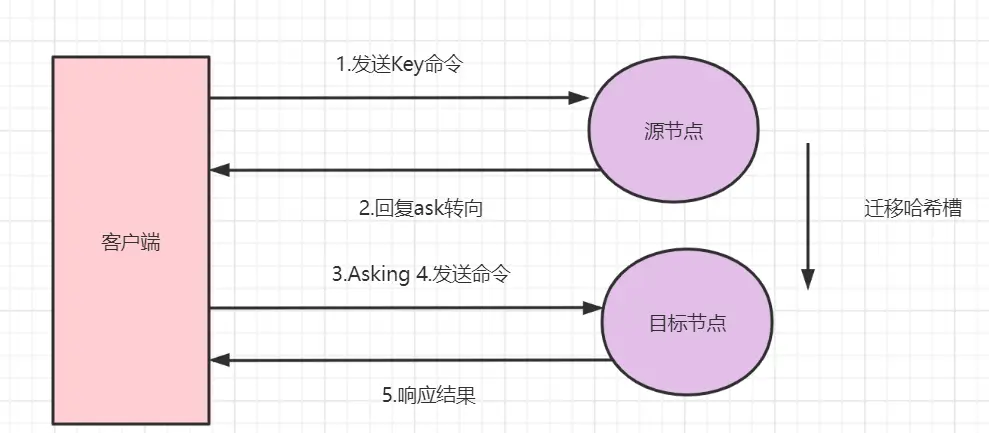

处理流程：

1749383910842

  1. 客户端访问源节点，数据可能已迁移
  2. 源节点返回ASK重定向到目标节点
  3. 客户端向目标节点发送ASKING命令
  4. 执行实际的数据操作

示例：

1
2
3
4
5
6
> GET user:1001
-ASK 9189 192.168.1.103:6379
> ASKING
OK
> GET user:1001
"user_data"

重定向对比

重定向类型 触发条件 客户端行为 持续时间
MOVED 槽位固定分配不匹配 更新槽位映射表 永久有效
ASK 数据迁移过程中 临时重定向，不更新映射 迁移期间

Gossip通信协议

协议概述

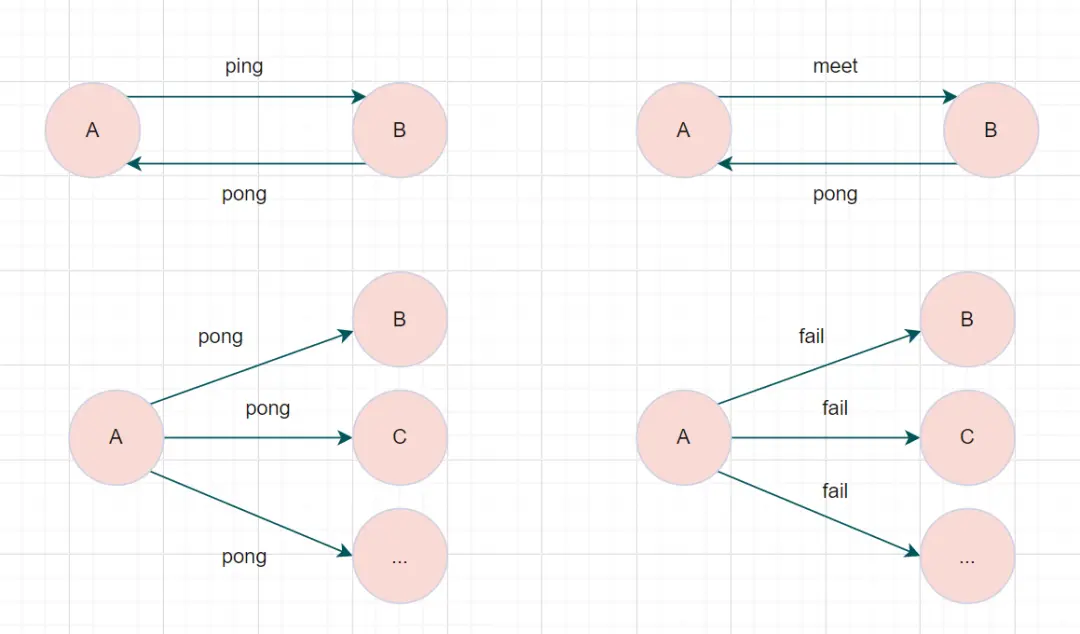

Redis Cluster使用Gossip协议实现节点间的信息同步，这是一种去中心化的通信机制。

1749383923502

消息类型

消息类型 用途 发送时机
PING 心跳检测 每秒向随机节点发送
PONG 心跳响应 收到PING/MEET消息时回复
MEET 节点加入 新节点加入集群时
FAIL 故障广播 检测到节点故障时

通信机制

集群总线：

  • 端口：服务端口 + 10000（如6379 → 16379）
  • 协议：二进制协议，效率更高
  • 频率：每秒随机选择节点进行通信

信息传播：

  • 每次PING消息携带发送者已知的节点信息
  • 接收者更新本地的集群拓扑信息
  • 通过多轮传播实现最终一致性

故障检测与转移

故障检测

主观下线（PFAIL）

检测条件：

  • 某节点在cluster-node-timeout时间内无响应
  • 单个节点的判断，可能存在误判

标记流程：

1
2
节点A → PING → 节点B（无响应）
节点A标记节点B为PFAIL状态

客观下线（FAIL）

检测条件：

  • 超过半数主节点认为目标节点不可用
  • 集群达成共识，确认节点故障

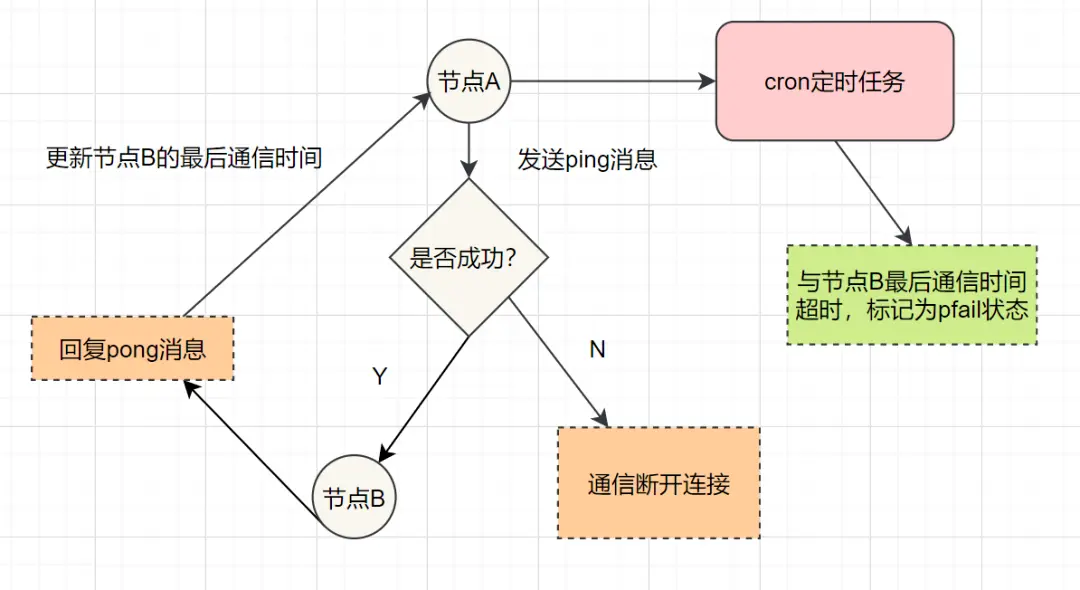

确认流程：

1749383935543

  1. 节点A将B标记为PFAIL
  2. A通过Gossip将B的PFAIL状态传播
  3. 其他节点收到消息，如果也认为B故障，则投票
  4. 当故障投票数 > 集群主节点数/2时，B被标记为FAIL

故障转移

转移条件：

  • 主节点被标记为客观下线
  • 该主节点至少有一个从节点可用

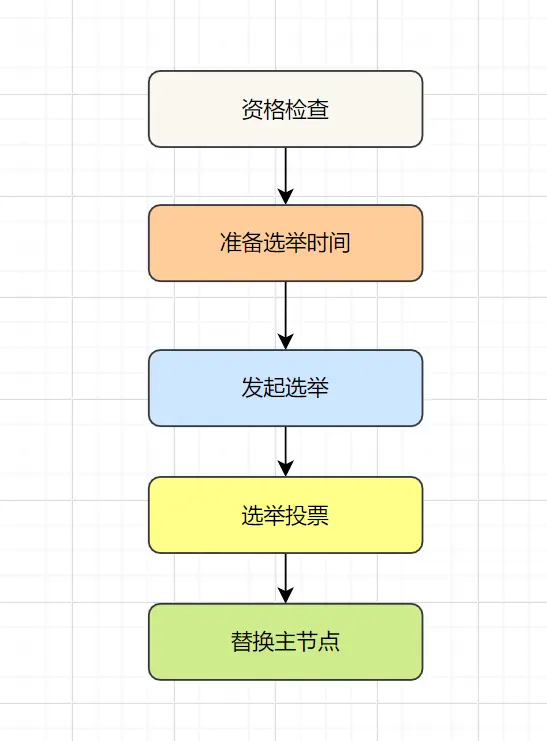

转移流程：

1749384093494

  1. 资格检查：从节点检查自身是否具备替换主节点的条件
  2. 准备选举：计算选举延迟时间，数据越新延迟越短
  3. 发起选举：向所有主节点发送选举请求
  4. 投票统计：收集足够选票（>主节点数/2）后，提升为主节点
  5. 更新配置：广播配置更新，完成故障转移

为什么哈希槽是16384？

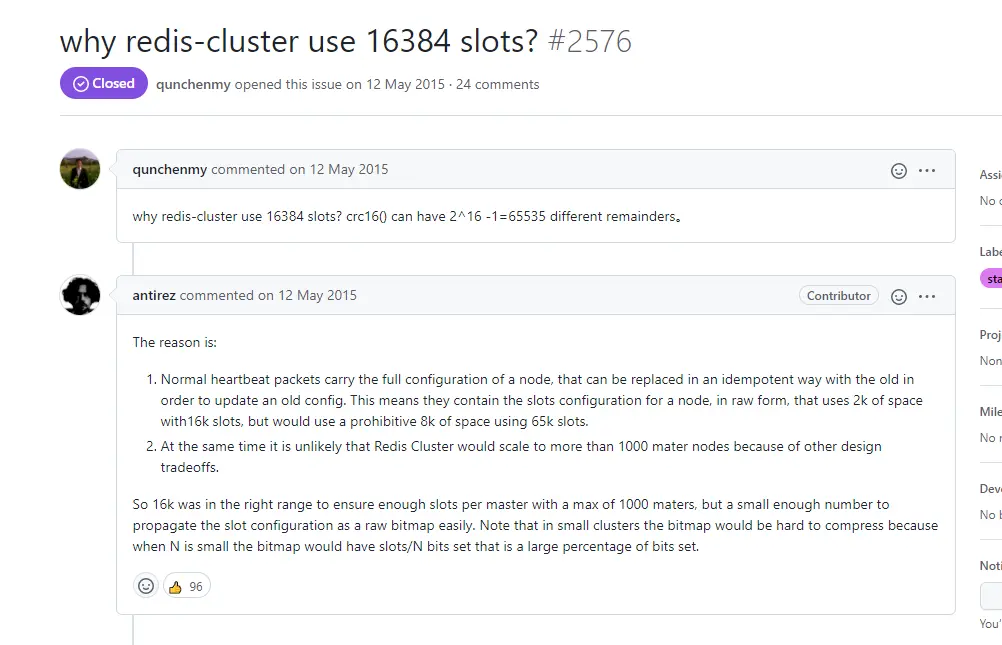

这是一个经典的面试问题，作者的原始回答提到了几个关键因素：

1749384103361

内存优化考虑

槽位存储：

1
unsigned char slots[REDIS_CLUSTER_SLOTS/8];

空间对比：

  • 65536个槽位：65536 ÷ 8 ÷ 1024 = 8KB
  • 16384个槽位：16384 ÷ 8 ÷ 1024 = 2KB
  • 节省空间：每个节点节省6KB，100个节点集群节省600KB

网络开销考虑

心跳包大小：

  • Gossip协议需要在心跳包中携带槽位信息
  • 16384个槽位使心跳包更小，网络开销更低
  • 对于大规模集群，网络效率更重要

集群规模考虑

实际需求：

  • Redis官方建议集群节点数不超过1000
  • 16384个槽位对于1000个节点完全够用
  • 每个节点平均16个槽位，分配粒度合理

位运算优化

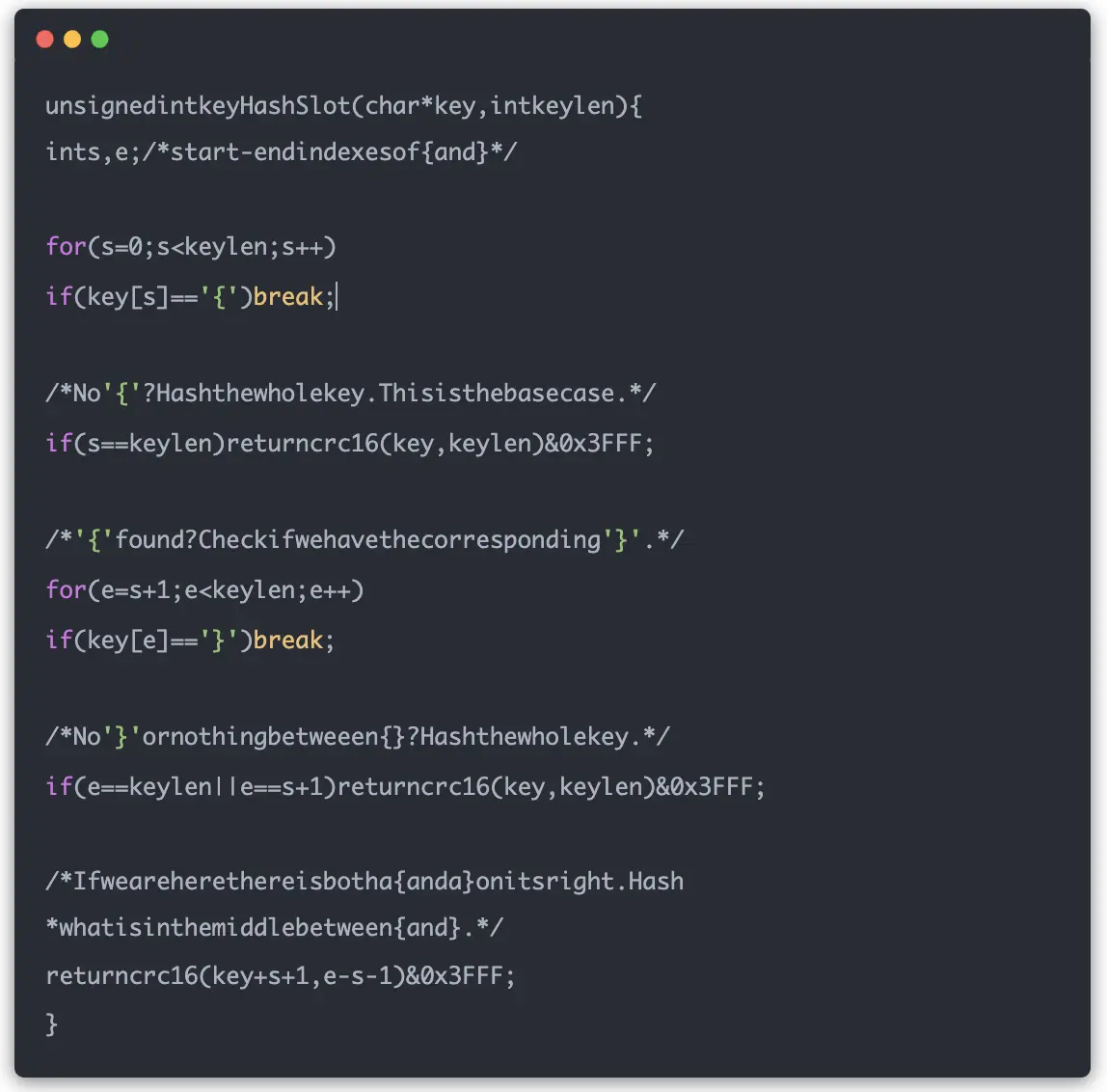

计算优化：

1749384123768

1
2
// 使用位运算替代取模运算
slot = crc16(key) & 0x3FFF;  // 等价于 % 16384

性能优势：

  • 位运算比取模运算效率更高
  • 16384 = 2^14，可以使用位运算优化
  • 0x3FFF = 16383，即 2^14 - 1

最佳实践

集群部署建议

  1. 节点配置：

    • 至少3个主节点（保证故障转移投票）
    • 每个主节点配置1-2个从节点
    • 建议奇数个主节点

  2. 硬件规划：

    • 主从节点部署在不同物理机
    • 保证网络延迟低且稳定
    • 合理配置内存和CPU资源

  3. 参数调优：

    1
    2
    3
    cluster-enabled yes                    # 启用集群模式
    cluster-node-timeout 15000           # 节点超时时间
    cluster-require-full-coverage no     # 允许部分槽位不可用时继续服务

客户端最佳实践

  1. 连接管理：

    • 使用支持集群的客户端库
    • 维护完整的槽位映射表
    • 实现智能重试机制

  2. 性能优化：

    • 批量操作使用pipeline
    • 避免跨槽位的事务操作
    • 合理设计key的分布

常见问题与解决方案

Q1：如何避免数据倾斜？

问题：某些节点数据量远超其他节点

解决方案：

  • 设计均匀分布的key
  • 避免使用热点key
  • 监控各节点的内存使用情况

Q2：集群扩容时数据如何迁移？

迁移流程：

  1. 添加新节点到集群
  2. 重新分配槽位给新节点
  3. 执行数据迁移操作
  4. 更新客户端槽位映射

Q3：如何处理网络分区？

防护机制：

  • 设置合理的cluster-node-timeout
  • 使用cluster-require-full-coverage控制服务可用性
  • 部署时考虑网络拓扑，避免单点故障

总结

Redis Cluster通过哈希槽机制实现了数据的自动分片和负载均衡，通过Gossip协议保证了集群信息的一致性，通过完善的故障检测和转移机制确保了高可用性。理解这些核心机制，不仅能帮助你在面试中胸有成竹，更能在实际项目中合理设计和运维Redis集群。
